TC系列

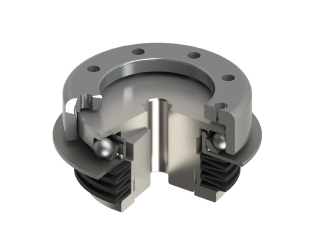

三共機械 Torque Limiters TC 系列扭矩限制器，
由日本原裝進口，簡稱“TC系列“。
其遵循更可靠的機械分離·原點復位的設計原理，
采用特殊優質鋼材，高質量精密加工而成。
通過外部壓緊彈簧實現了扭矩的傳遞和調整。
產品型號
- 4TC / 5TC / 6TC / 7TC / 8TC / 11TC / 14TC / 18TC
結構特點
- 滾珠和滾珠原點復位
- 耦合作用，有效減少兩軸之間的偏心度
安裝方式
- 軸連接型
| 特性 | 単位 | 4TC | 5TC | 6TC | 7TC | 8TC | 11TC | 14TC | 18TC |
| 遮斷トルク調整範囲 | N?m | 0.3?4.5 | 0.8?18.0 | 2?50 | 20?350 | 40?450 | 70?1000 | 100?2000 | 700?5000 |
トルク調整ナット
ネジピッチ | mm | 1 | 1.5 | 1.5 | 2 | 2 | 2 | 2 | 3 |
| 最大許容偏角誤差 | deg | 1 | 1 | 1.5 | 1.2 | 1.2 | 1 | 0.7 | 0.5 |
| 最大許容すきま誤差 | mm | ±1.0 | ±1.0 | ±1.5 | ±1.8 | ±2.0 | ±2.5 | ±3.5 | ±3.5 |
| 最大許容平行誤差 | mm | 0.05 | 0.05 | 0.05 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
| 最大許容回転數 | r.p.m. | 2000 | 1600 | 1000 | 700 | 500 | 400 | 300 | 200 |
| 慣性モーメント | kg?m2 | 0.9×10-4 | 4.0×10-4 | 1.7×10-3 | 5.8×10-3 | 1.4×10-2 | 3.5×10-2 | 9.3×10-2 | 0.4 |
| 質量 | kg | 0.25 | 0.68 | 1.5 | 3.2 | 5.3 | 10.8 | 20 | 45 |
軸穴加工形狀
（軸徑） | A | mm | 10?15 | 12?22 | 15?30 | 20?40 | 30?50 | 40?60 | 50?60 | 60?80 |
| B | mm | - | 15?20 | 15?25 | 20?35 | 30?50 | 40?60 | 50?60 | 60?90 |
| C | mm | - | - | 16?25 | 20?35 | 30?45 | 35?60 | 50?60 | 60?90 |
| D | mm | - | - | - | - | - | - | - | - |
| E | mm | - | - | - | - | - | - | - | - |
| F | mm | - | - | 16?22 | 20?35 | 30?45 | 35?60 | 50?60 | 60?90 |
※製品の仕様および寸法は予告なく変更する場合がありますので、ご注文の際は再度ご確認ください。
